三維升降平臺

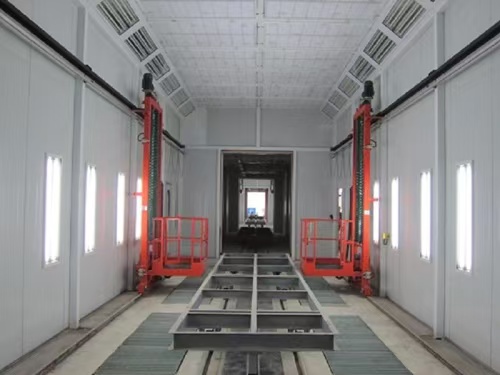

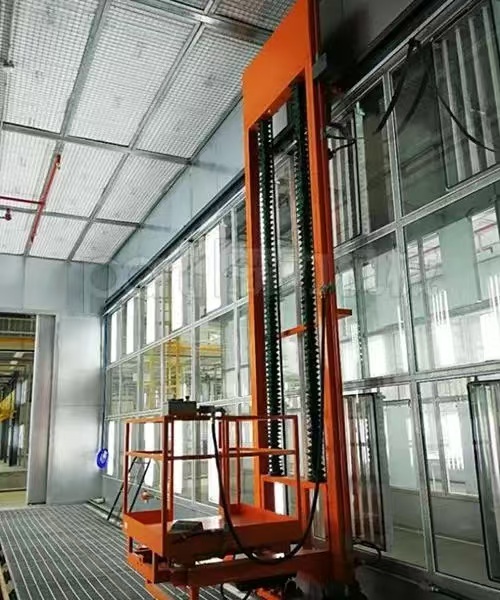

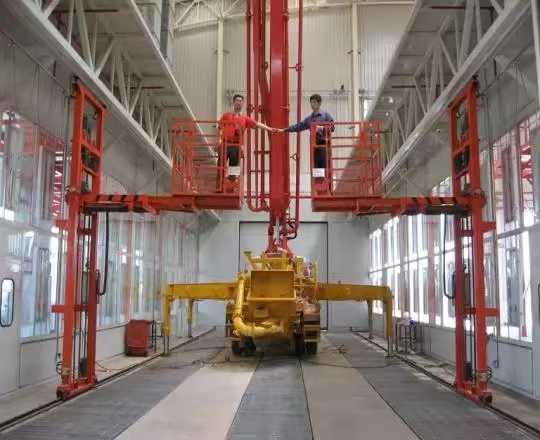

三維升降平臺適用于各種規格的中小型噴漆烤漆房及打膩子專用三維小車。具有結構牢固、升降平穩、操作簡單、使用方便等優點。是汽車涂裝噴、烤漆等行業中不可缺少的輔助設備。供電采用拖纜供電，拖纜要有拖鏈軌道,所有電機及室內電器元件均需防爆。工作臺設置的安全保護裝置有：上升、下降保護裝置；工作臺欄桿保護及鐵鏈保護、三個方向的動作電氣連鎖保護等。三維升降平臺小車工作臺操作控制面板置于工作臺一側，以方便工人操作，除具備正常運行按鈕外，還有點動功能、急停按鈕。

一、概述
SW型升降臺適用于客車、火車制造、汽車修理行業對大中型客車烤漆房噴漆專用設備，對大中型客車的車身裝飾，以及噴涂底漆、面漆等流水作業不可缺少的輔助設施，操作平臺是為減速機減速后，傳動軸和鏈輪、鏈條變換傳遞來實現的，該機布局合理，結構緊湊，使用方便靈活，操作安全可靠，降底了工人的勞動強度，提高了工作效率，是廣大客火車、各種涂裝設備制造及汽車修理廠創優產品 *理想設備之一。

二、工作原理
1）、基本原理：

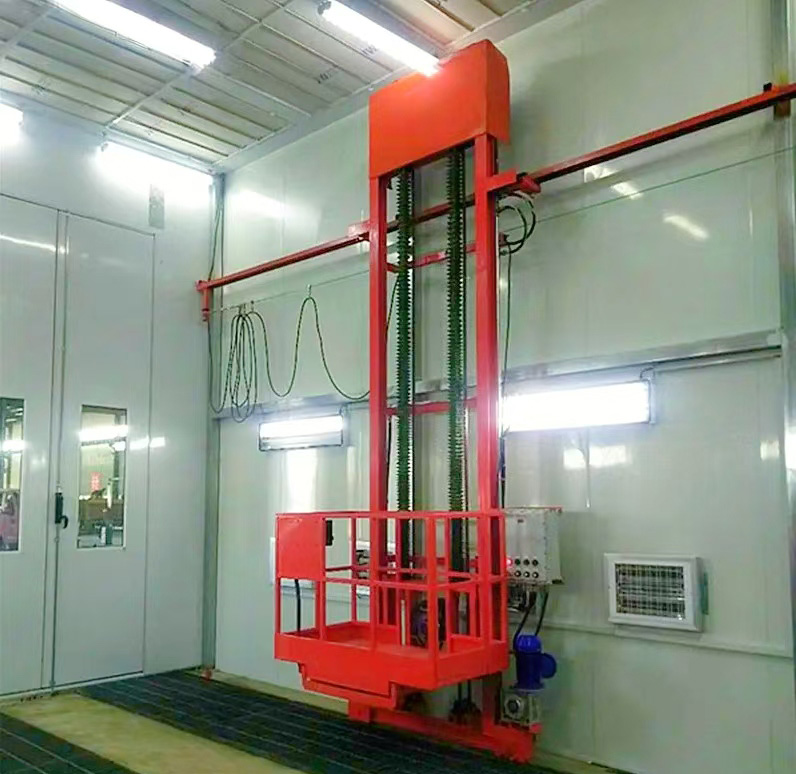

本三維工作臺采用蝸輪蝸桿減速機減速后，通過傳動軸及鏈輪鏈條的機械傳動方式，將旋轉運動轉化為垂直升降運動，驅動裝置設在小車頂部，使用兩條循環鏈，在驅動鏈輪作用下使吊籃上、下往復運動，設有行程開關保護。橫向、縱向行走裝置均為四輪驅動式，保險裝置為鏈條、鋼絲繩雙重保險。

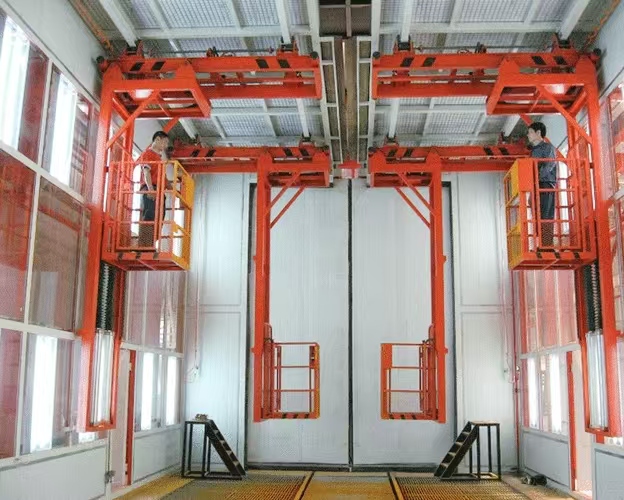

設備具有三個方向的動作， 是沿地面軌道的水平(前后方向)運動；第二是沿雙立柱上下的升降運動；第三是垂直于立柱的伸縮運動；其傳動均為防爆電機加減速機形式，每個運動部位配有滾輪在軌道上行走，減少摩擦系數，保證工作臺各個方向的運行靈活。
另工作臺設置有防墜落裝置、工作臺欄桿保護(欄桿高度≥1.2m)等安全裝置。當平臺工作時，還帶有報警裝置。
2）、操作控制：
控制系統主要由滑纜、導線、限位裝置、操作按扭盒等組成。掛線軌道為鋼制C型材，安裝在三維小車的內側。行走導線采用多股扁平軟電纜線，由滑輪吊掛在滑軌上。限位裝置采用行程開關，設置在滑槽 *高處和 *低處，起限位保護作用。操作按鈕盒采用防爆型，設置在工作臺籠處，便于作業人員操作使用。按鈕盒上設置總開關、上升、下降、前進、后退等指示。
該工作臺操作控制面板置于工作臺一側，以方便工人操作，除具備正常運行按鈕外，還有急停按鈕等。

三、基本參數
1、吊籃升限：   +6m（吊籃底離地面高度，可根據客戶需要定制）
2、吊籃高度：   +0.8m
3、吊籃橫向可移長度：   15000mm（可根據客戶需要定制）
4、吊籃縱向可移長度：    4000mm（可根據客戶需要定制）
5、吊籃升降速度：   5m/min
6、吊籃平移速度：   4m/min
7、驅動方式：      電動
8、使用頻率：    50HZ±1
9、電壓：  380V
10、升降電機功率： 1.5KW
11、橫向移動電機功率：1.1KW
12、縱向移動功率：1.1kw
13、吊籃整體載重度：150Kg
